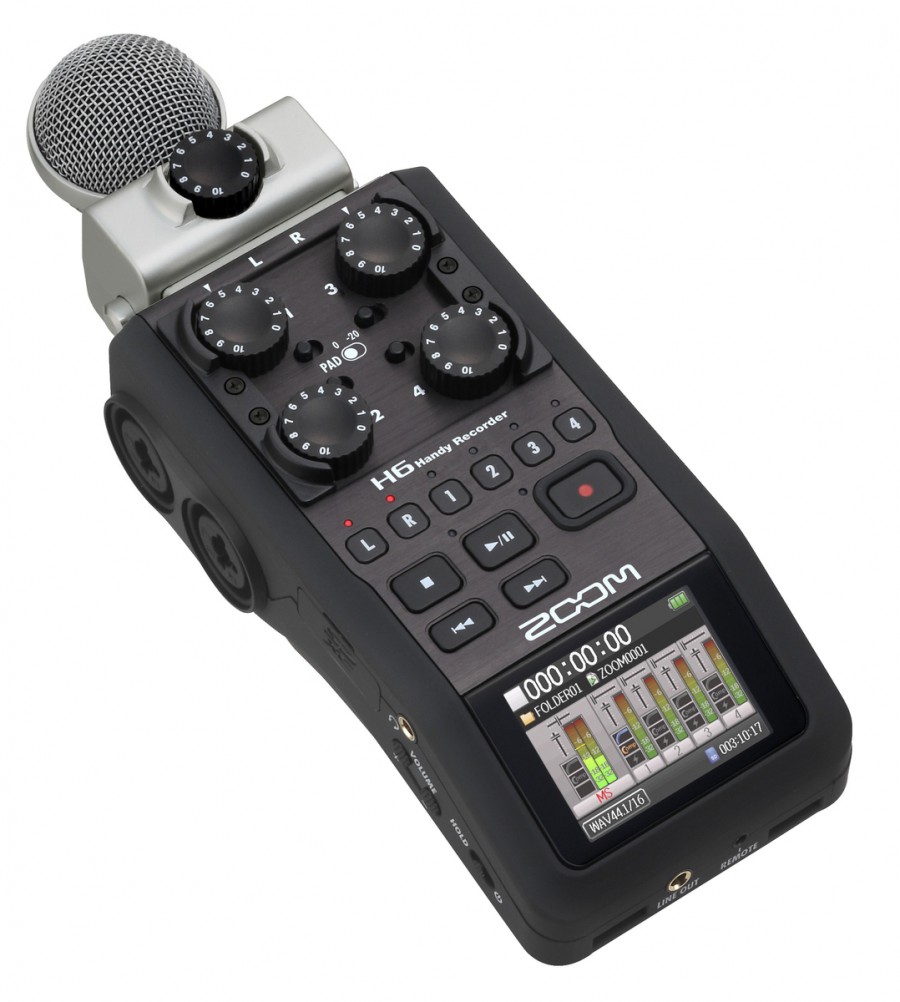

Портативный рекордер-портастудия Zoom H6

Диктофоны Zoom уже снискали себе славу лучших профессиональных компактных записывающих устройств. Последняя модель H6, представленная компанией ZOOM на международной выставке музыкального оборудования Musikmesse 2013 имеет ряд существенных преимуществ. Четыре сменных микрофонных блока различного целевого назначения: X / Y, MS, микрофонная пушка и двойной комбо XLR / TRS Combo-H6 делает этот универсальный диктофон пригодным на все случаи жизни. Независимо от сферы применения: концертная запись, профессиональное кино / видео работы, или радиовещательной сети (электронный сбор новостей) и т.д.- H6 справится с профессиональной точностью.
Ключевые особенности.
Сменные микрофонные блоки, которые могут быть заменены также легко, как объектив фотокамеры
Шесть дорожек одновременной записи
Четыре микрофонных / линейных входа с XLR / TRS комбо-разъёмами
Контроль усиления при помощи реальных ручек (-20 дБ для каждого входа)
Фантомное питание для всех основных входов: +12 / +24 / +48 В
Большой полноцветный ЖК-дисплей, встроенный под определённым углом, чтобы информация легко читалась в любых условиях
Запись непосредственно на SD, SDHC и SDXC карты паямти, емкостью до 128 Гбайт
До 24-бит/96кГц аудио в BWF-совместимом формате WAV или различных форматах MP3
Функции записи: Автоматическая запись, предварительная запись и резервное копирование не дадут пропустить важные моменты
Трансформация многодорожечной записи в стерео
Независимое воспроизведение контрольных и фоновых миксов
Виртуальные волюметры
Диктофон и до 99 марок в каждой записи
Наложение до 99 записей
Встроенные эффекты, в том числе с обрезной фильтр, компрессор и лимитер
Встроенный MS декодирование
Редактирование: Нормализация, Разделение и Обрезка
Хроматический тюнер и метроном
Циклическое воспроизведение с задаваемыми пользователем начальной и конечной точек
Регулируемая скорость воспроизведения от 50% до 150%
Переменный шаг в каждой дорожке, без изменения скорости воспроизведения
USB порт для обмена данными
Многоканальный и стерео аудио USB интерфейс для PC / Mac / IPad
Крепление непосредственно к фото-видеокамерам при помощи опционального адаптера HS-01
Работает от стандартных щелочных или никель-металлогидридных аккумуляторных батарей
Более 20 часов работы с 4 щелочными батареями типа АА
Поддерживаемые форматы файлов.
H6 может записывать аудио двух основных типов файлов: WAV и MP3. Различие между ними состоит в том, что формат WAV не использует сжатие, то есть они содержат все записанные данные без удаления каких-либо "кодов" (цифровых слов). Таким образом, они обеспечивают полное соответствие без компромиссов. H6 может записывать до шести монофонических WAV файлов (или до трех стерео файлов) в любом качестве:
44,1 / 16-битный
44,1 кГц / 24-бит
48 кГц / 16-битный
48 кГц / 24-бит
96 кГц / 16-битный
96 кГц / 24-бит
Все WAV файлы, записываются автоматически с метками времени, что делает их полностью совместимыми с форматом Broadcast Wave (BWF). Это особенно важно при записи звука для видео, потому что они должны быть точно синхронизированы между собой..

Записи MP3 подвергаются сжатию, а это значит, что некоторые ненужные данные удаляются для хранения, что делает их гораздо меньшими по объёму, чем файлы WAV, и, следовательно, их гораздо легче загружать и выгружать. MP3-файлы имеют незначительные потери в качестве звука по сравнению с исходным сигналом, однако это не слишком заметно.

Заметим, что когда выбран формат MP3, запись ведётся только в стерео режиме, если же требуется многодорожечная запись, необходимо выбрать тип файла WAV. Функция внутреннего микширования позволяет преобразовать многодорожечные WAV проекты в стерео MP3 или WAV, с независимым управлением над уровнем каждого трека, панорамированием и шагом.
Предварительная запись
Интервью началось прежде, чем были готовы. Для Zoom H6 это не проблема. Функция Предварительной записи ведёт непрерывную запись в фоновом режиме, не выделяя и никак не сигнализируя об этом. Затем, при активации записи нажатием кнопки, две предыдущие секунды, записанные в автоматическом непрерывном режиме, добавляются в начало файла.
Резервное копирование RECORD.
При включении во время записи файлов формата WAV, Zoom H6 автоматически записывает дублирующий набор L / R стерео треков, но с настройкой входного усиления на 12 дБ меньше. Даже если исходный L / R вариант записан с перегрузом, скорее всего, версии резервных копий звучат прекрасно.

Вы можете прослушать вариативный набор треков, просто зайдя в архив файла в меню PROJECT . Когда он выключен, вы слышите оригинальную запись; при включении, вы слышите резервную запись пониженного уровня. Более удачный сохраняется и используется его в качестве основных треков L / R.

AUTO-RECORD
Автоматическая функция записи автоматически активирует начало записи H6 при достижении определенного уровня звука. При активации и нажатии кнопки записи, H6 не начинает запись немедленно, вместо этого, он переходит в режим ожидания: как только входной сигнал превысит заранее установленный уровень громкости, начнется запись.

Аналогично работает функция Стоп Автозапись. При активации, запись прекращается, как только входной сигнал падает ниже уровня, который заранее установили.
Встроенные эффекты.
H6 обеспечивает целый арсенал эффектов, что позволяет навести лоск, придать завершенный вид своим записям и скомпенсировать различные проблемы и недостатки в акустике помещений и условий, в которых осуществляется запись.

Обрезной фильтр позволяет удалить сигнал ниже определенной назначенной пользователем частоты (называемой частотой среза). Это полезно для ликвидации хлопков, шума ветра, дыхания, резонанса от микрофона на и другие виды низкочастотного гула.

Компрессионное сжатие и ограничитель компенсируют скачки уровня, в сущности, они действуют как автоматическая регулировка громкости звука: снижает уровень ниже заданной пороговой точки. Основное различие между ними состоит в том, что ограничитель уменьшает громкие звуки более строго.
H6 позволяет выбрать один из трех параметров компрессора и три уровня ограничения. Две "Общие" настройки (Comp1 и Limiter1) являются многоцелевыми, которые применимы к большинству видов программного материала. Предустановки Comp2 и comp3 оптимизированы для вокала и барабанов, а предустановки Limiter2 и Limiter3 оптимизированы для записи живых концертов и студийных записей в небольших помещениях.

Кроме того, есть встроенный метроном и хроматический тюнер для электрогитар и бас-гитар – очень удобные функции при записи данных музыкального характера.
Срок службы батарей и время записи
H6 требуется всего 4 щелочные батареи размера АА, либо перезаряжаемые аккумуляторы NiMH. Срок службы батарей (при использовании щелочных батарей) составляет более 20 часов, даже при непрерывной записи. Дополнительно приобретаемый адаптер переменного тока AD-17 (входящий в комплект принадлежностей APH-6) позволяет запитать портативный рекордер H6 от любой стандартной розетки.

Запись производится непосредственно на SD карту. Zoom H 6 поддерживает стандартные карты памяти SD, а также новые SDHC и SDXC карты, до 128 Гб.
Использование H6 в качестве аудио интерфейса
Диктофон H6 оборудован USB-портом, что позволяет отправлять и получать цифровые данные. Подключение H6 к ноутбуку или ПК через USB даёт возможность работы с виртуальными рабочими станциями, равно как и использование включенного в комплект ПО Cubase LE для сведения имеющихся записей. Вы также можете подключить H6 к Ipad (требуется дополнительно комплект для подсоединения камеры).

Когда в меню USB выбран пункт "Stereo Mix", то H 6 выступает в качестве 2 x 2 аудио - интерфейса; при установке на "мульти трек", он действует как интерфейс 6х2. Встроенный микшер H6 позволяет создавать пользовательские стерео- или шести-дорожечные миксы для вывода через USB, с независимыми контролем уровня и панорамированием каждого трека, с доступом к эффектам: Обрезному фильтру, Компрессору и Ограничителю. Кроме того, входным сигналом можно управлять непосредственно перед его прохождением через подключенный компьютер или iPad с нулевой задержкой. Удобный режим Возврата Петли, который позволяет смешивать стерео сигнал, поступающий с компьютера или с Ipad с сигналом, поступающим на входы H6, полезные для потоковой передачи через Интернет или для добавления описания в музыкальную дорожку.
Запись живых концертов
На рисунке показано, как обычно используют H6 для записи живых концертов. Блок XYH-6 с микрофонами X / Y используется для записи происходящего на сцене в режиме стерео. Стереофонический канал от микшера направляется к входам 1 и 2, чтобы записать звук сцены, и пару внешних микрофонов подключенных к входам 3 и 4, чтобы захватить звук аудитории.
Спецификация модели Zoom H6
Носители информации:
SD-карты 16 Мб-2 Гб
SDHC карты 4 Гб-32 Гб
SDXC карты 64 Гб -128 Гб
Входы:
Входы L / R
XY микрофон (XYH-6)
Тип микрофона: однонаправленный
Чувствительность: -41 дБ, 1 кГц при 1 Па
Входное усиление: до 46,5 дБ
Максимальное входное звуковое давление: 136 дБ SPL
[MIC / LINE]
Разъем: 1/8 "стерео мини-джек
Входное усиление: до 46,5 дБ
Входное сопротивление: 2 кОм
Питание: 2.5 В поддерживается
MS MIC ( MSH-6 )
Тип микрофонов: однонаправленный и двунаправленный
Чувствительность:
-37 дБ, 1 кГц при 1 Па (однонаправленный)
-39 дБ, 1 кГц при 1 Па (двунаправленный)
Входное усиление: до 42,5 дБ
Максимальное входное звуковое давление:
120 дБ SPL (однонаправленный)
122 дБ SPL (двунаправленный)
Входы 1 - 4
Разъемы: XLR / TRS комбо гнезда (XLR: 2 позитив / TRS: наконечник позитив)
Входное усиление (PAD OFF/ON): до 55,5 дБ / 35,5 дБ
Входное сопротивление 6.8 кОм
Максимальный входной уровень: +22 дБ (PAD ON)
Фантомное питание: +12 В / +24 В / +48 В
Эквивалентный входной шум (EIN): -120 дБ или менее
Выходы
Линейный выход
Разъем: 1/8 "стерео мини-джек
Номинальный выходной уровень: -10 дБ (Когда выходное сопротивление нагрузки 10 кОм или более)
Выход на наушники
Разъем: 1/8 "стерео мини-джек
Уровень выходного сигнала: 20 Вт + 20 Вт (в 32 Ом нагрузки)
Встроенный динамик 400 мВт / 8 Ом моно-динамик
Форматы записи
[настройки WAV ]
Частота дискретизации: 44.1/48/96 кГц
Скорость передачи данных: 16/24-бит (моно / стерео, BWF-совместимый)
Максимальная одновременная запись: 8 дорожек (6 треков + L / R резервное копирование)
Резервная запись: на 12 дБ меньше значения, установленного для L / R входного усиления
[настройки MP3]
Частота дискретизации: 44,1 кГц
Скорость передачи данных: 48-320 кбит
Максимальная одновременная запись: 2 дорожки
Время записи (С картой памяти 2 Гб)
3:08:00 (44.1kHz/16-бит WAV)
34:43:00 (MP3 128 кбит)
Дисплей: 2" полноцветный ЖК-дисплей (320 х 240 пикселей)
USB
[сохранение данных]
Класс: высокоскоростной интерфейс USB 2.0
[Аудио- Интерфейс: многодорожечный режим]
Класс: высокоскоростной интерфейс USB 2.0
Входы / выходы: 6х2
Частота дискретизации: 44.1/48/96 кГц
Скорость передачи данных: 16/24 бит
* Примечание: Для использования с ОС Windows требуется драйвер, но Macintosh нет.
[Аудио- Интерфейс: Стерео режим]
Класс: высокоскоростной интерфейс USB 2.0
Входы / выходы: 2х2
Частота дискретизации: 44.1/48 кГц
Скорость передачи данных: 16 бит
* Примечание: Ipad операции поддерживаются в стерео режиме.
Срок службы батареи (с щелочными )
X/Y микрофон, 44.1 кГЦ/16-бит (стерео x 1): 21 час
X/Y микрофон, входы 1, 2, 3 и 4 задействованы, 96 кГц/24-бит (стерео х 3): 9 часов 45 минут
* Примечание: Приведенные выше оценки времени приблизительны: время непрерывной записи при работе от батареи может сильно отличаться в зависимости от условий эксплуатации.
Питание
Батареи АА (LR6) х 4
Адаптер переменного тока: AD-17 (DC5V/1A/USB-типа) (в комплект не входит и приобретается отдельно)
Питание от шины USB
Габаритные размеры ШГВ:
H6: 77.8 х 152.8 х 47.8 мм
XYH-6: 78.9 х 60.2 х 45.2 мм
MSH-6: 58 х 67.6 х 42.1мм
Вес:
H6: 280 г (без батарей)
XYH-6: 130 г
MSH-6: 85 г
Входящие в комплект аксессуары
Руководство по эксплуатации
микрофонный блок XYH-6 X / Y
микрофонный блок MSH-6 MS
SD-карта (2 Гб)
Батареи АА (LR6) х 4шт (тестовые)
Программное обеспечение Cubase LE
Ветрозащита из поролона WSH-6S
USB кабель
Упаковочный кейс
Дополнительные аксессуары
SGH-6 микрофонная пушка
EXH-6 двойной комбо микрофонный блок XLR / TRS
HS-1 башмак для крепления к фото- видеокамерам
APH-6 Комплект принадлежностей (включает проводной пульт дистанционного управления RCH-6, сетевой USB-адаптер переменного тока AD-17, Ветрозащита "мохнатая")
